Kuo skiriasi liekamosios srovės grandinės pertraukiklis ir įprastas grandinės pertraukiklis?

Pagrindinis skirtumas tarp aliekamosios srovės grandinės pertraukiklis (RCCB)ir aįprastas grandinės pertraukiklisyra tai, kad įprastas grandinės pertraukiklis apsaugo linijas ir įrangą, o RCCB pirmiausia saugo asmeninį saugumą.

Jų pagrindinės funkcijos skiriasi

Įprasti automatiniai jungikliai pirmiausia stebi srovės dydį, apsaugo laidus ir elektros įrangą nuo perkaitimo ir perdegimo dėl per didelės srovės, perkrovos ar trumpųjų jungimų, taip užkertant kelią gaisrams.

Liekamosios srovės grandinės pertraukikliai (RCCB) pirmiausia stebi srovės balansą, apsaugodami asmeninę saugą nuo elektros smūgio, kurį sukelia nuotėkis dėl pažeistos laidų ar įrangos izoliacijos.

Darbo principai ir struktūros skiriasi

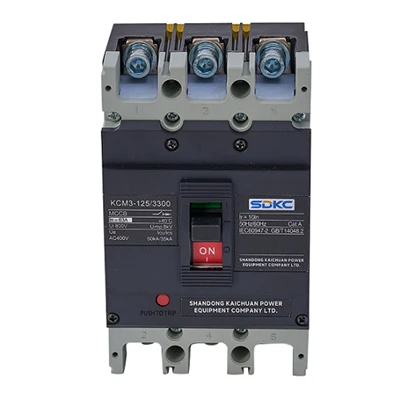

1. Standartinis grandinės pertraukiklis

Principas: stebi srovės stiprumą. Kai srovė viršija vardinę vertę, suveikia vidinis mechaninis įtaisas (bimetalinė juostelė / elektromagnetinė ritė).

Struktūra: daugiausia susideda iš perjungimo mechanizmo ir šių dviejų apsauginių įtaisų, sutelkiant dėmesį tik į bendrą srovę, esančią ant įtampingo laido (ir neutralaus laido).

Pagrindinis parametras: vardinė srovė

Išvaizdos ženklai: paprastai rodoma tik jungiklio rankena ir esamas parametras.

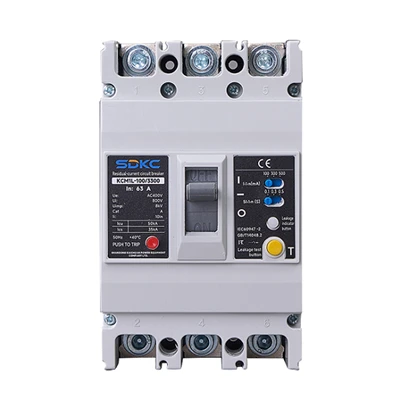

2. Liekamosios srovės grandinės pertraukiklis (RCCB)

Principas: stebi esamą balansą. Vienu metu aptinka srovę įtampinguosiuose ir nuliniuose laiduose; kai skirtumas tarp dviejų (nuotėkio srovė) pasiekia pavojingą vertę, jis akimirksniu suveikia.

Struktūra: gali būti suprantama kaip labai jautraus nuotėkio srovės aptikimo modulio pridėjimas prie standartinio grandinės pertraukiklio. Todėl kai kurie RCCB taip pat turi apsaugos nuo perkrovos ir{1}}trumpojo jungimo funkcijas (šie produktai dažnai vadinami RCBO).

Pagrindiniai parametrai: vardinė srovė + nuotėkio srovės išjungimo srovė

Išvaizdos ženklai: yra bandymo mygtukas (turi būti spaudžiamas kas mėnesį) ir atstatymo mygtukas, dažnai pažymėtas "30 mA".

Skirtingi taikymo scenarijai

1. Standartinis grandinės pertraukiklis: naudojamas kaip pagrindinė visų grandinių, tokių kaip pagrindiniai jungikliai, apšvietimo grandinės ir specialios oro kondicionavimo grandinės, apsauga.

Pirmiausia apsaugo nuo gaisro pavojaus, kurį sukelia sensta laidai, įrangos gedimai ir atsitiktiniai laidai.

2. Liekamosios srovės grandinės pertraukiklis (RCCB): naudojamas gnybtų grandinėms, kurios tiesiogiai arba netiesiogiai liečiasi su žmogaus kūnu, pvz., visose lizdų grandinėse (ypač drėgnose vietose, pvz., virtuvėse, vonios kambariuose ir balkonuose), rankiniams prietaisams ir mobiliesiems įrenginiams.

Liekamosios srovės grandinės pertraukikliai (RCCB) skirti išvengti mirtinų elektros nuotėkių ir apsaugoti asmeninę saugą. Kita vertus, įprasti grandinės pertraukikliai (CCB) suteikia pagrindinę apsaugą nuo gaisrų, kuriuos sukelia grandinės gedimai. Tinkamas abiejų pasirinkimas ir konfigūracija yra labai svarbūs kuriant saugią elektros aplinką.
