Standartiniai sieninių{0}}skirstymo dėžučių matmenys

Standartiniai matmenysprie sienos{0}}montuojamos paskirstymo dėžutėsskiriasi priklausomai nuo numatomo naudojimo (gyvenamoji, komercinė ar pramoninė), grandinių skaičiaus, įrengimo standartų ir nacionalinių / regioninių taisyklių.

I. Pagrindiniai matmenų parametrai

1. Vienetų skaičius: įrenginio, skirto montuoti miniatiūrinius automatinius jungiklius ant standartinio DIN bėgio, plotis. Vieno standartinio modulio plotis yra apie 18 mm. Tai yra pagrindas nustatant gaubto plotį.

2. Korpuso matmenys: aukštis × plotis × gylis, paprastai milimetrais (mm).

3. Grandinių skaičius: grandinės pertraukiklių, kuriuos galima sumontuoti, skaičius.

II. Įprastos buitinės paskirstymo dėžutės

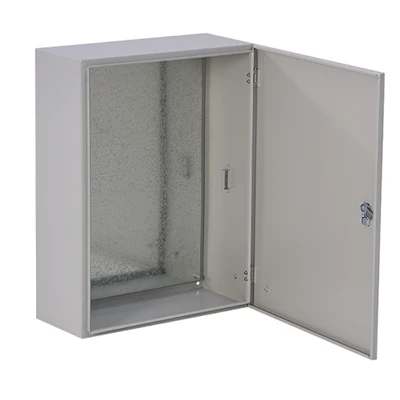

1. Paviršinis{1}}Montuojamas paskirstymo dėžė (išorinis tipas)

Medžiaga: metalas

Savybės: montuojamas tiesiai ant sienos, nereikia{0}}įterptųjų komponentų.

Įprasti matmenys (plotis × aukštis × gylis, matavimo vienetas: mm):
Mažas butas / žemos įtampos dėžė: 300 × 200 × 120 (apie . 8-12 grandinių)
Vidutinis butas: 400 × 300 × 120 (apytiksliai . 12-18 grandinės)
Didesnis butas: 500 × 400 × 120 (maždaug . 20-30 grandinės)

2. Paslėpta elektros dėžutė (įdėta)
Medžiaga: metalas arba{0}}ugnį stabdantis plastikas
Savybės: Įmontuotas į sieną, lygiai su sienos paviršiumi, estetiškesnis.

Bendrieji matmenys (plotis × aukštis × gylis, vienetas: mm):
12 grandinių: 300 × 200 × 100
16 grandinių: 350 × 250 × 120
20 grandinių: 400 × 300 × 120
24 grandinės: 450 × 350 × 120
36 grandinės: 600 × 400 × 120 Standartinių buitinių korpusų gylis (storis) paprastai yra nuo 100 mm iki 120 mm. Jei laidai sudėtingi arba reikalingi liekamosios srovės įtaisai (RCD) arba elektros skaitikliai, norint užtikrinti pakankamai vietos laidams, būtina turėti 150 mm ar gilesnį gaubtą.

III. Pramoninės ir komercinės paskirstymo dėžės
Šios dėžės labai skiriasi dydžiu, paprastai yra pagamintos iš metalo ir yra lengvai pritaikomos.

1. Ant paviršiaus{1}}montuojamos paskirstymo dėžutės
Paprastai jie tvirtinami prie sienos-ir palyginti plono korpuso.

Mažos / mini dėžutės: tinka nedideliam skaičiui grandinių.

Įprasti matmenys (plotis × aukštis × gylis, vienetas: mm):
300×400×150
350×450×180
400×500×200
Vidutinės dėžutės: naudojamos galiai arba mišriai galiai paskirstyti.

Įprasti matmenys: 600 × 800 × 200, 800 × 1000 × 250

2. Įleidžiamos paskirstymo dėžės
Jie yra įmontuoti į sieną ir reikalauja tam tikro gylio.

Įprasti matmenys ir gylis yra nuo 160 mm iki 200 mm, o plotis ir aukštis panašūs į paviršiuje montuojamų dėžių{2}.

3. Grindų-Pastatomos paskirstymo spintos (dėžės)
Naudojamos didelėse pramonės srityse, kompiuterių patalpose ir pagrindinėse paskirstymo patalpose, šios dėžės yra didelės talpos ir gali būti montuojamos priekyje arba gale.

Plotis: įprasti dydžiai yra 600 mm, 800 mm ir 1000 mm.

Aukštis: standartinis aukštis paprastai yra 1800 mm arba 2000 mm (įskaitant pagrindą).

Gylis: Įprasti dydžiai yra 600 mm, 800 mm ir 1000 mm.

Renkantis pirmiausia atsižvelgiama į specifinius šalies ar regiono, kuriame bus sumontuota skirstomoji dėžė, standartus. Rekomenduojama pasikonsultuoti su profesionalu. Patikimiausias būdas yra pateikti elektros schemą elektrikui arba dizaineriui, kad jie galėtų rekomenduoti konkrečius matmenis ir modelius.
